ライトスイッチ故障

PCX150さんのお客様、突然のヘッドライト不灯にみまわれての修理依頼です。

話を聞くと 信号待ちで何気にライトのハイロースイッチを触ったら スイッチ自体が硬かったのでそれを無理やり気味に作動させた後からヘッドライトのロービームもハイビームも点かなくなったとの事。
当該車両はまだLED前の通常球２灯タイプですが 両方の球が同時にハイロー切れるという確率はかなりないので ライト自体へのヒューズ切れか電源消失かていう推測となります。
ヒントは ハイロースイッチでしたが一応 ヒューズ確認、ライト球ソケットへの導通も兼ねてチェックしていきます。

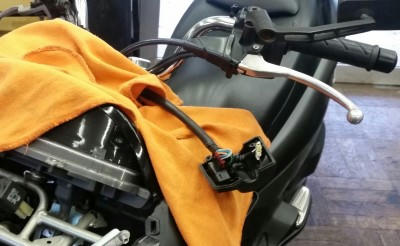

やはり 左ハンドルスイッチに入力後スイッチから出力されてないので ハイロースイッチが逝ってしまったみたいですね。
PCXはこのようなケースでもハンドルスイッチ丸ごと交換しなくて ハイローのスイッチのみ交換できます。ホンダさんの原付系は昔から多いのでいざ修理の際は安くすむのでいいですね。

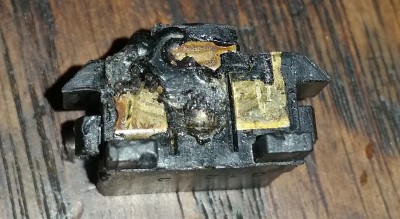

外したハイロースイッチを半分破壊してスイッチ作動部を見て見ましたら スライド部が一部溶けてました。何かしらの原因でこの部分での導通時に抵抗が大きくなり熱で溶けてしまい最終的に接点不良になった模様でした。
この手の修理は結果が判明するまでに 今回のようにサクサクと行く場合もありますが これが断線系だったりすると（改造車に多いです）  かなり時間を要するのでなるべくそういうのには遭遇したくないのですがね（苦笑）。
今回は スイッチ交換して無事完了です。
